MODUX® sonic

Durch Einbau zwischen Wärmeerzeugern und Abgasleitungen gewährleisten sie eine optimale Schallpegelminderung der Verbrennungs- und Strömungsgeräusche an Heizungsanlagen nach DIN 18160 / DIN 1298 / DIN 4705 und erfüllen die Umweltauflagen nach der TA-Lärm DIN 4109 und VDI-Richtlinie DIN 2715. Verschiedene Arten von Schalldämpfern sind Absorptionsschalldämpfer, Reflexionsschalldämpfer und kombinierte Schalldämpfer.

VARIANTEN
SchalldämpferschornsteinSchalldämpfer GeflanschtSchalldämpfer Elementsystem

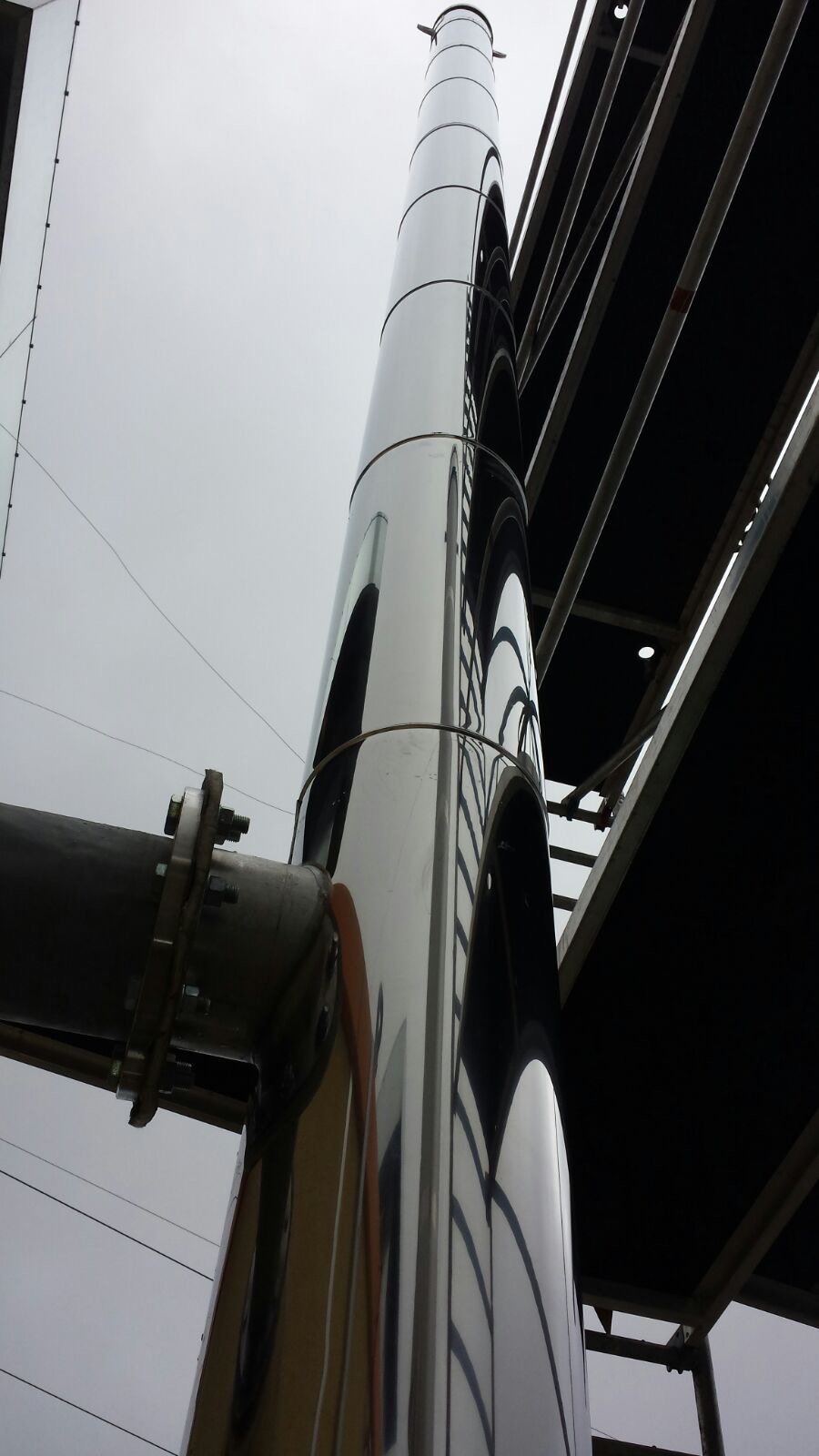

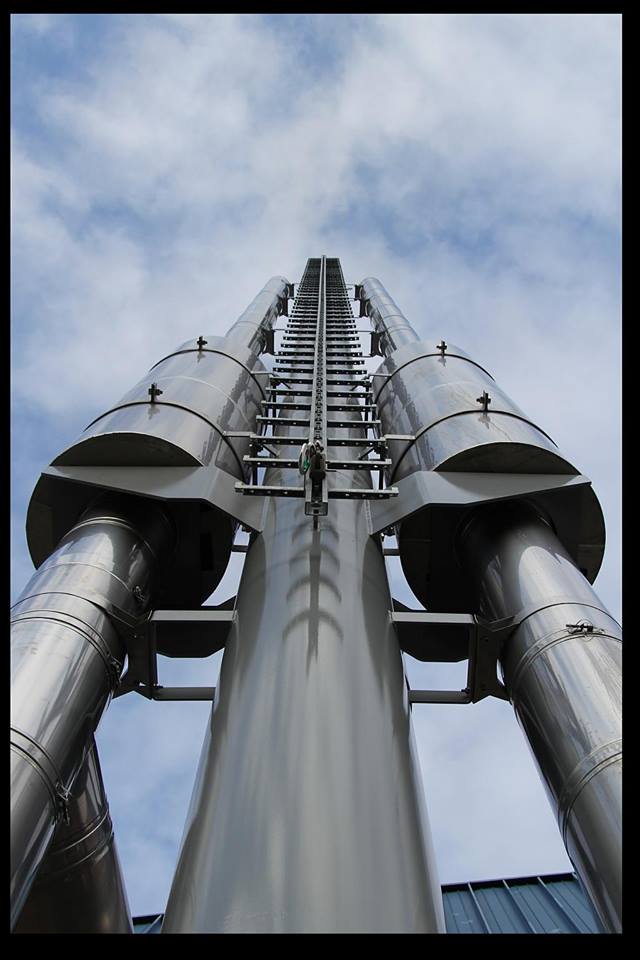

Schalldämpferschornstein

Technische Daten

Einfügungsdämpfung:

  • 30 – 45 dB(A)
  • Höhere Anforderungen auf Anfrage

Bauart:

  • Durchgängig geschweißtes Innenrohr mit Schalldämpfer (gleichzeitig statisch tragend)
  • Wärmeisolierung mit wetterdichter Verkleidung aus Edelstahl
  • Kopfkonstruktion aus Edelstahl
  • Fußkonstruktion gemäß Statik
  • Ankerkorb

Material:

  • Innenrohr: 1.4571 (X 6 CrNiMoTi 17 12 2)

Wandstärken:

  • Innenrohr: mind. 2 mm (bzw. gemäß Statik)

Betriebsweise:

  • Abluft / Abgas gasförmiger Medien
  • Für alle Regelfeuerstätten nach DIN 18160
  • Trockene und feuchte Betriebsweise
  • Unter- und Überdruck

Anwendungen:

  • BHKW
  • Heizkraftwerke
  • Dampferzeuger
  • Abluftanlagen
  • Notstromanlagen
  • Industrieanlagen

Vorteile:

  • Kalkulierbare Baukosten
  • Schnelle Montage
  • Schornsteinstatik / Fundamentstatik innerhalb von wenigen Tagen möglich
  • Kurzfristige Erarbeitung der Projektunterlagen

Schalldämpfer Geflanscht

Technische Daten

Platzbedarf:

  • Gering, durch kompakte Bauweise

Verbindung:

  • DIN – Flanschverbindung

Schallpegelminderung:

  • 10 – 15 dB (Normalfall zur Einhaltung des zulässigen Grenzwertes von 30 dB A)
  • 20 – 25 dB (höhere Anforderungen z.B. Wohnbereich, spezielle gesetzliche Anforderungen etc.)
  • Höhere Anforderungen auf Anfrage

Material:

  • Edelstahl 1.4404 (X 2 CrNiMo 17 13 2)
  • Edelstahl 1.4571 (X 6 CrNiMoTio 17 12 2)
  • Temperaturbeständige Mineralwolle
  • Korrosionsfeste Edelstahlwolle

Anwendungen:

  • Verbindungsleitungen

Schalldämpfer Elementsystem

Technische Daten

Platzbedarf:

  • Gering, durch kompakte Bauweise

Verbindung:

  • Steckmuffenverbindung

Schallpegelminderung:

  • 10 – 15 dB (Normalfall zur Einhaltung des zulässigen Grenzwertes von 30 dB A)
  • 20 – 25 dB (höhere Anforderungen z.B. Wohnbereich, spezielle gesetzliche Anforderungen etc.)
  • Höhere Anforderungen auf Anfrage

Material:

  • Edelstahl 1.4404 (X 2 CrNiMo 17 13 2)
  • Edelstahl 1.4571 (X 6 CrNiMoTio 17 12 2)
  • Temperaturbeständige Mineralwolle
  • Korrosionsfeste Edelstahlwolle

Anwendungen:

  • Verbindungsleitungen

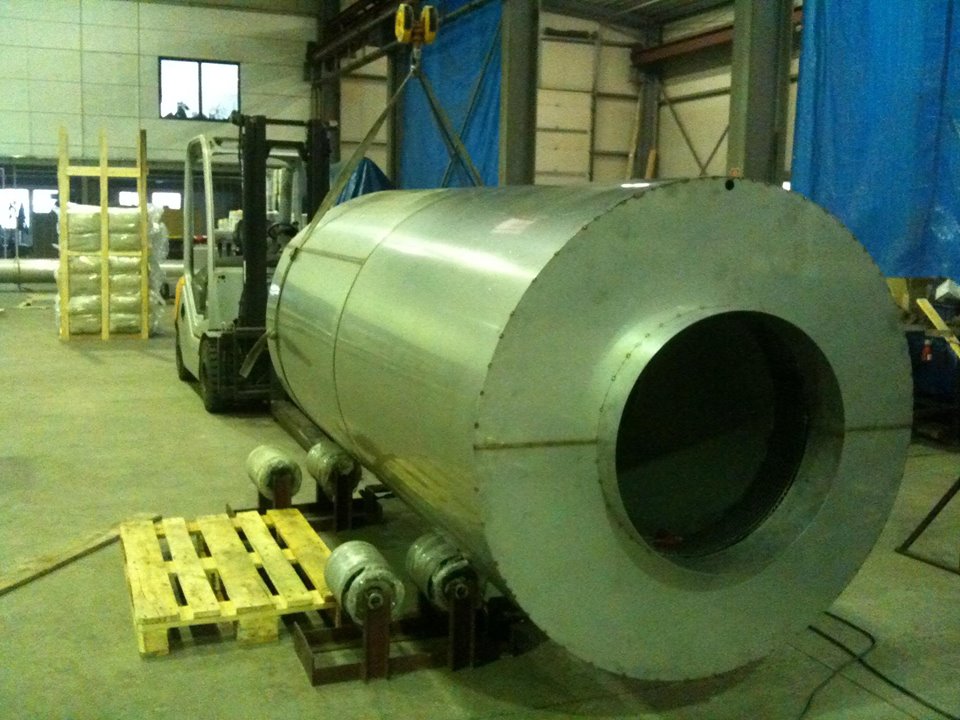

Galerie
