MODUX® vento

Lüftungsbauwerke nach DIN EN 1993 / DIN EN 13084

Stilvolle Details für zeitgemäße Architektur

Die vento – Lüftungsbauwerke geben Architekten und Bauherren durch vielfältiges und attraktives Design große Gestaltungsspielräume für Be- und Entlüftungsanlagen. Als unverzichtbare, funktionelle, technische Komponenten werten sie mit ihrer besonderen Ästhetik das architektonische Ambiente auf.

Nach Wunsch können von uns die verschiedensten Bauformen und Größen, in Anpassung an das jeweilige Projekt, in Stahl oder Edelstahl, sowie in jeder gewünschten Farbgebung bzw. verschiedener Oberflächenbehandlungen ausgeführt werden. Dabei werden neben zahlreichen Werksstandards auch individuelle Konstruktionen angeboten.

MATERIAL

Edelstahl:

  • 1.4301
  • 1.4571

Oberfläche:

  • Gebeizt und Passiviert
  • Keramikgestrahlt (und Zaponiert)
  • Geschliffen (Korn 180, Korn 240, Korn 400)
  • Hochglänzend
  • Lackiert in RAL – Farben

Stahl:

  • Verzinkt
  • Verzinkt und Beschichtung mit Hydro- Acrylfarbe in RAL
  • Grund- und Deckbeschichtung je 2x 40 µm

Außen:

Grundschicht:   2-K-Epoxidharz-Zinkphosphatgrund

Deckschicht:      2-K-Epoxidharzlack in RAL

Innen:

Grundschicht:   2-K-Epoxidharz-Zinkphosphatgrund

  • Beschichtung mit Sonderfarben (Bsp.: salzhaltige Abluft)

Checkliste für die Dimensionierung

  • Durchmesser
  • Gesamthöhe
  • Blechstärke
  • Luftmenge (m3/h) bei einer Strömungsgeschwindigkeit von 4-5 m/s
  • Höhe Lamellenteil
  • Lamellenanzahl
  • Lamellenbreite (=Lamellenhöhe)
  • Lamellenumfang
  • Lamellen geöffnet über
  • Höhe bis Lamellenteil

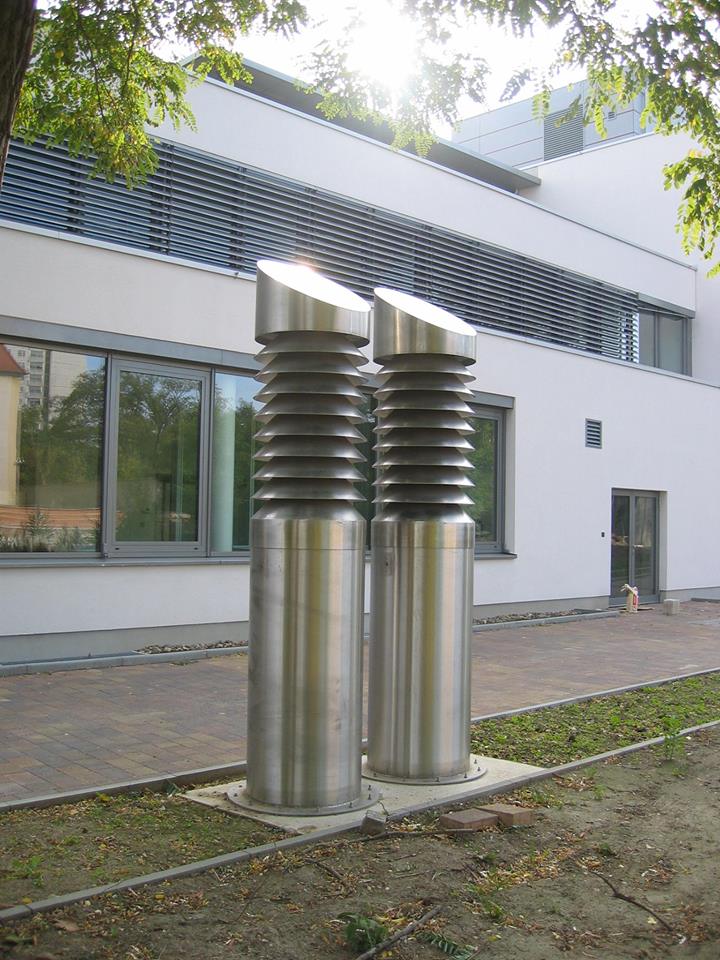

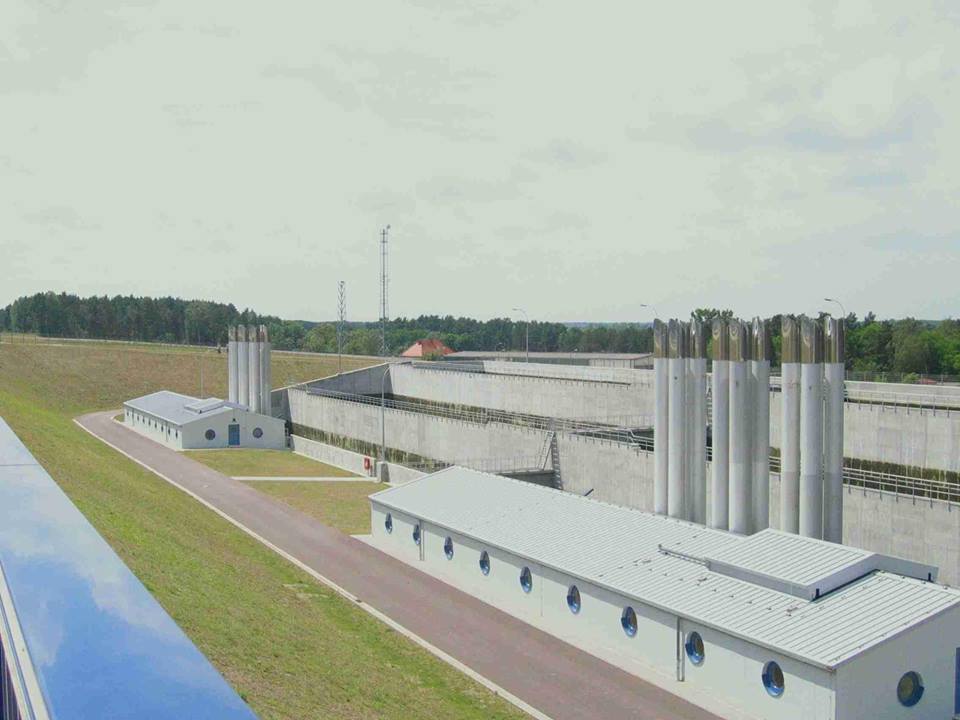

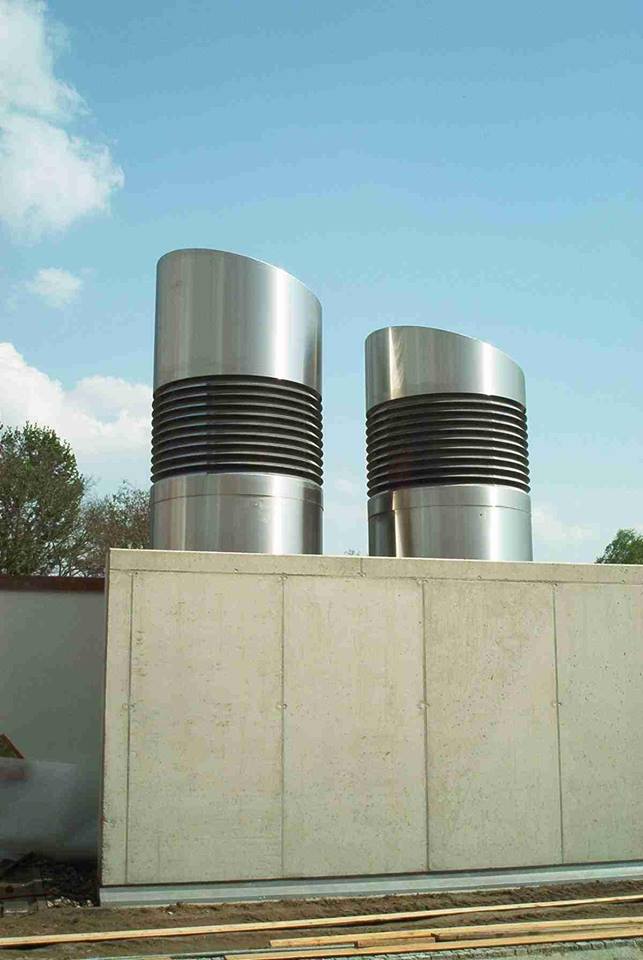

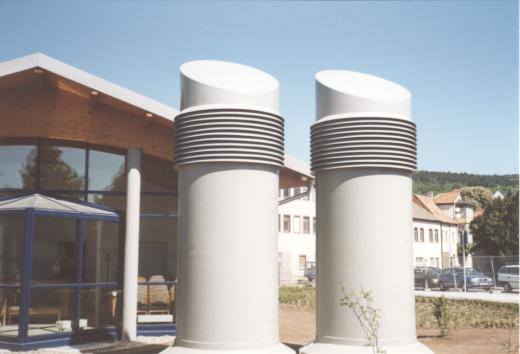

Galerie
