MODUX® stabilo

Abgassysteme nach DIN EN 1993 / DIN EN 13084

Langjährige Erfahrungen im Schornsteinbau, neueste technische Erkenntnisse und die Beherrschung des Know-hows  versetzen die SILBER GmbH in die Lage, ein ausgereiftes, universelles Schornsteinsystem zu besonders kostengünstigen Festpreisen anzubieten.

Darüber hinaus konstruieren und fertigen wir alle freistehenden Schornsteine auch nach individuellen technischen Erfordernissen und Aufgabenstellungen.

VARIANTEN
Einzügiger SchornsteinMehrzügiger SchornsteinFertigschornsteinEinwandiger Schornstein

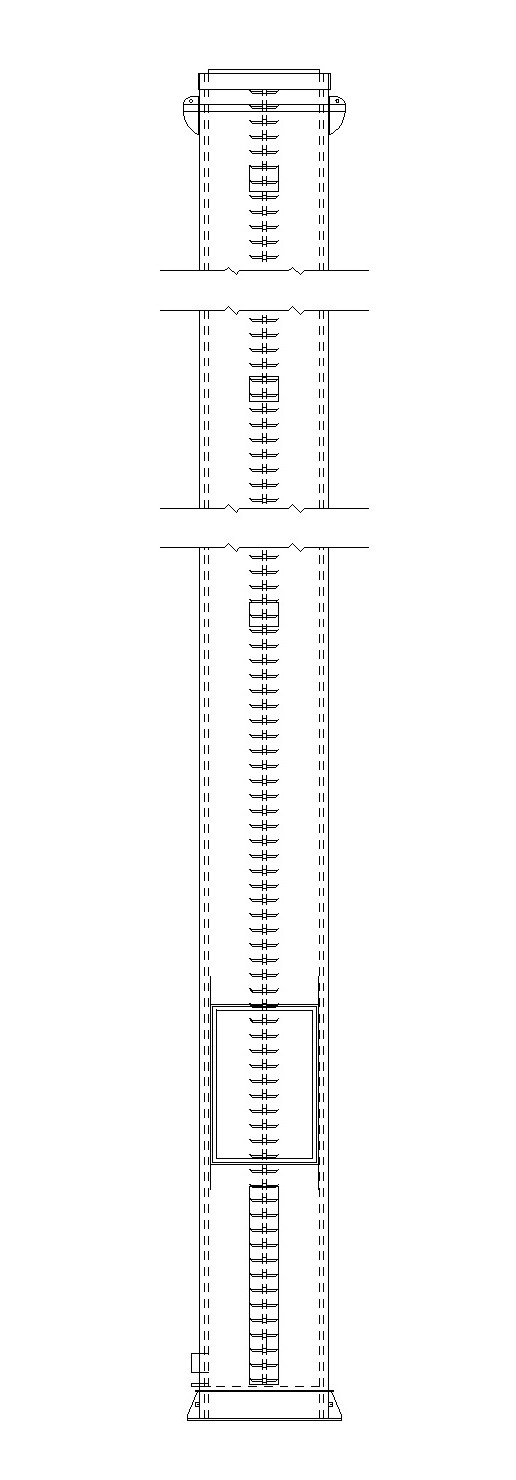

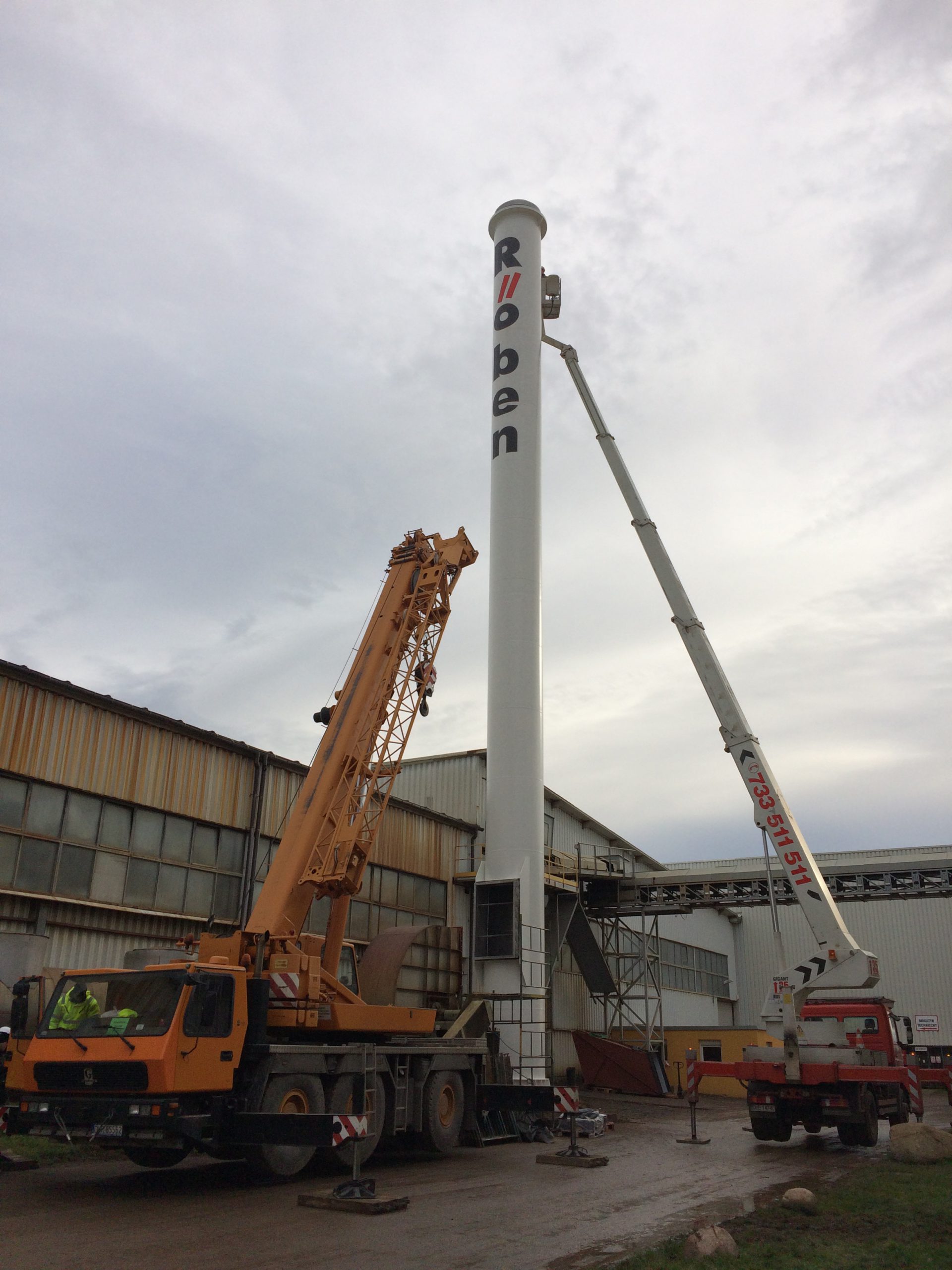

Einzügiger Schornstein

Technische Daten

Bauart:

  • Durchgängig geschweißtes, medienführendes Innenrohr mit Wärmeisolierung
  • Statisch tragendes, durchgängig geschweißtes Außenrohr
  • Sicherheitssteigleiter nach UVV (bei Bedarf)
  • Kopfkonstruktion aus Edelstahl
  • Fußkonstruktion gemäß Statik
  • Ankerkorb

Material:

  • Innenrohr: 1.4571 (X 6 CrNiMoTi 17 12 2)
  • Außenrohr: 1.0038 (S 235 JR)

Wandstärken:

  • Innenrohr: mind. 2 mm (bzw. gemäß Statik)
  • Außenrohr: gem. Statik

Betriebsweise:

  • Abluft / Abgas gasförmiger Medien
  • Für alle Regelfeuerstätten nach DIN 18160
  • Trockene und feuchte Betriebsweise
  • Unter- und Überdruck

Anwendungen:

  • BHKW
  • Heizkraftwerke
  • Dampferzeuger
  • Abluftanlagen
  • Notstromanlagen
  • Industrieanlagen

Vorteile:

  • Kalkulierbare Baukosten
  • Schnelle Montage
  • Schornsteinstatik / Fundamentstatik innerhalb von wenigen Tagen möglich
  • Kurzfristige Erarbeitung der Projektunterlagen
  • 5 Jahre Gewährleistung bei fachgerechter Montage

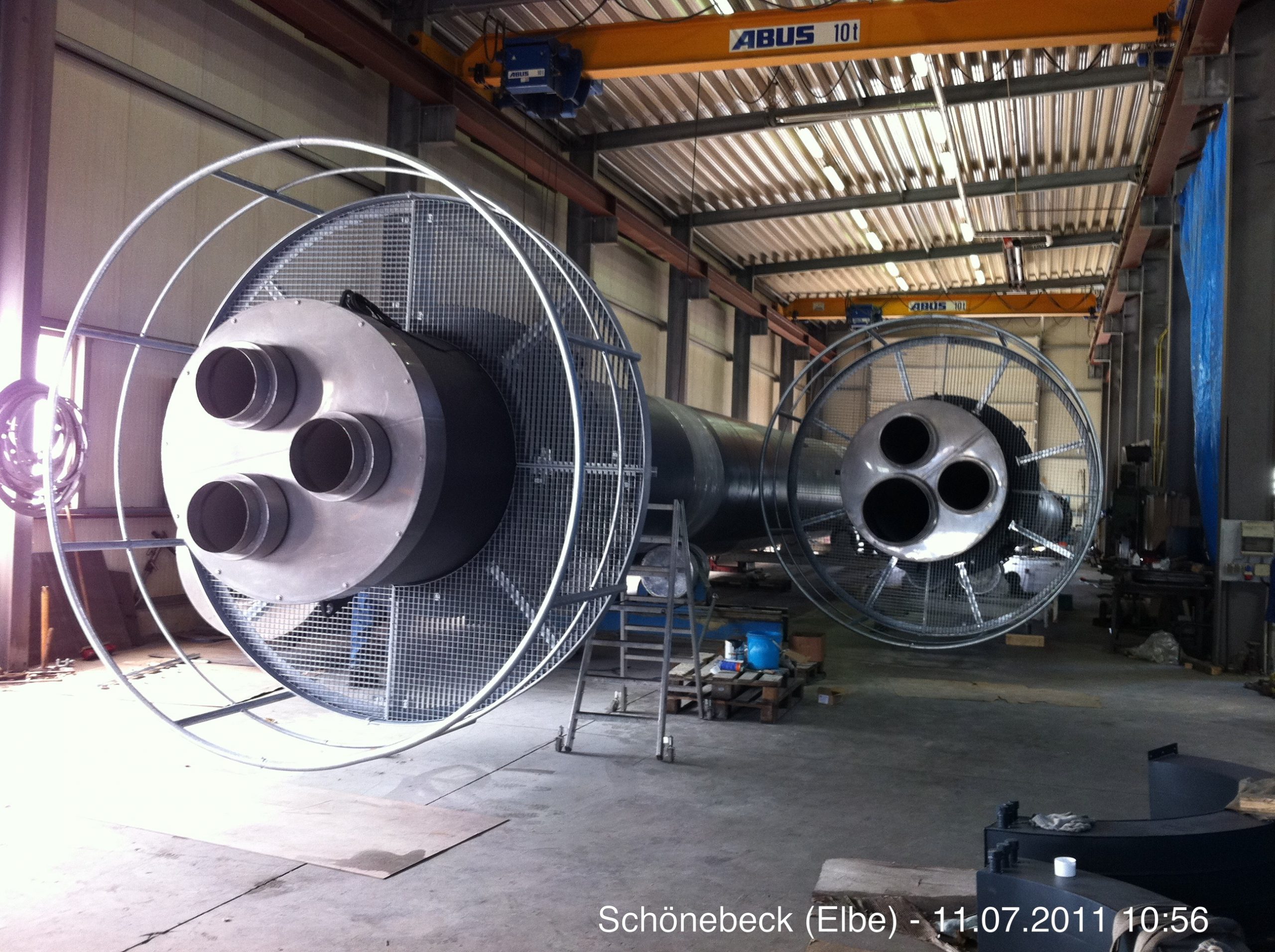

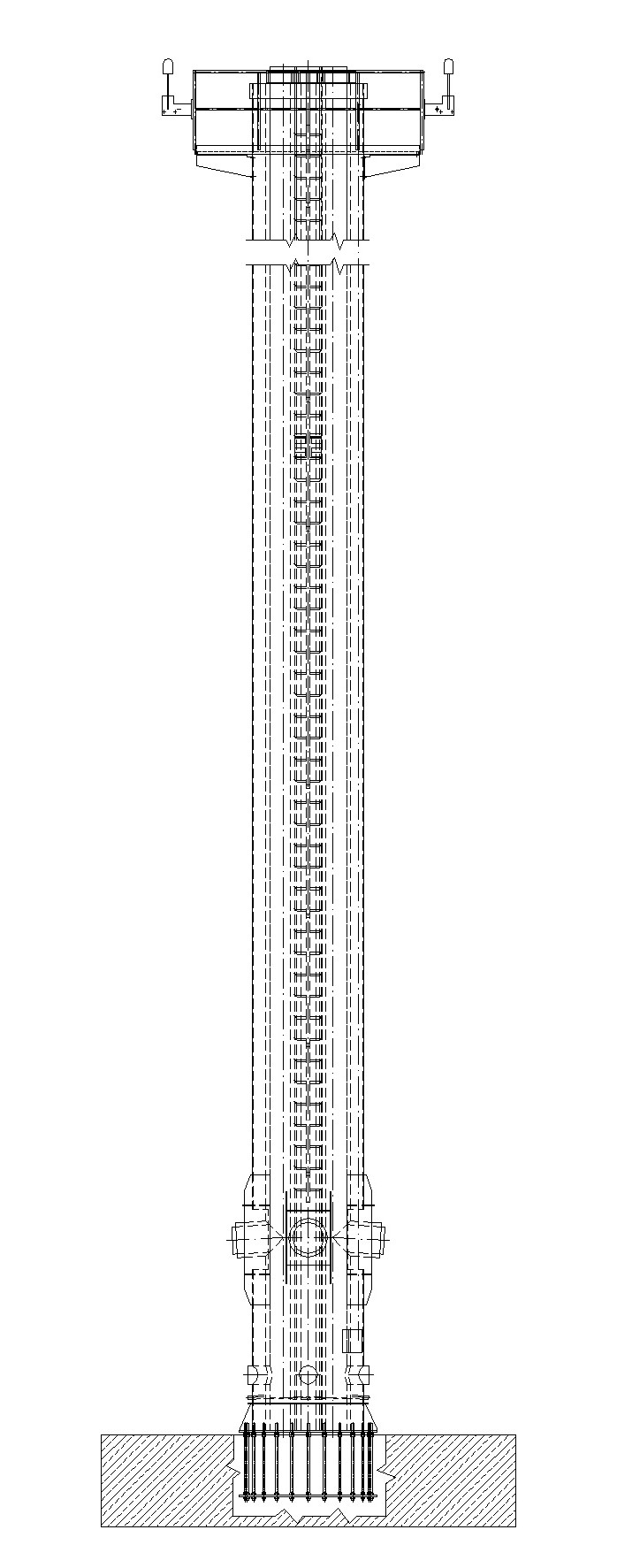

Mehrzügiger Schornstein

Technische Daten

Bauart:

  • Durchgängig geschweißte, medienführende Innenrohre mit Wärmeisolierung
  • Statisch tragendes, durchgängig geschweißtes Außenrohr
  • Sicherheitssteigleiter nach UVV (bei Bedarf)
  • Kopfkonstruktion aus Edelstahl
  • Fußkonstruktion gemäß Statik
  • Ankerkorb

Material:

  • Innenrohre: 1.4571 (X 6 CrNiMoTi 17 12 2)
  • Außenrohr: 1.0038 (S 235 JR)

Wandstärken:

  • Innenrohre: mind. 2 mm (bzw. gemäß Statik)
  • Außenrohr: gem. Statik

Betriebsweise:

  • Abluft / Abgas gasförmiger Medien
  • Für alle Regelfeuerstätten nach DIN 18160
  • Trockene und feuchte Betriebsweise
  • Unter- und Überdruck

Anwendungen:

  • BHKW
  • Heizkraftwerke
  • Dampferzeuger
  • Abluftanlagen
  • Notstromanlagen
  • Industrieanlagen

Vorteile:

  • Kalkulierbare Baukosten
  • Schnelle Montage
  • Schornsteinstatik / Fundamentstatik innerhalb von wenigen Tagen möglich
  • Kurzfristige Erarbeitung der Projektunterlagen
  • 5 Jahre Gewährleistung bei fachgerechter Montage

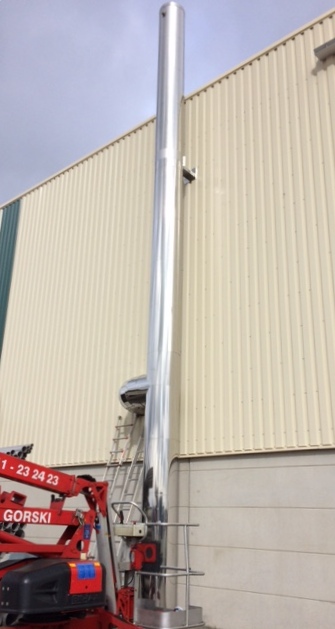

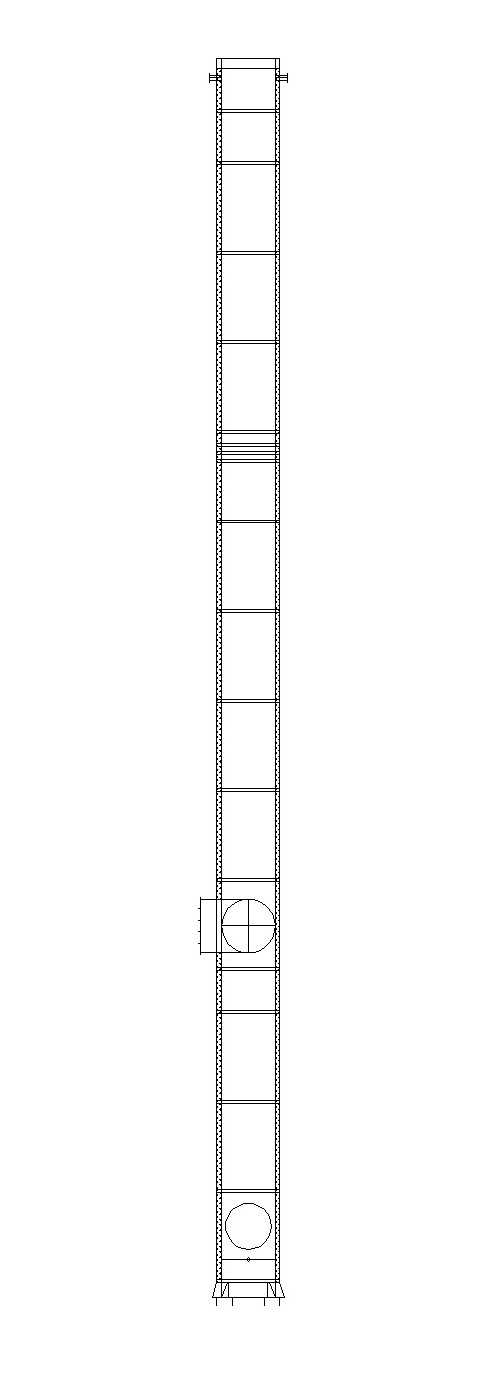

Fertigschornstein

Technische Daten

Bauart:

  • Durchgängig geschweißtes Innenrohr (gleichzeitig statisch tragend)
  • Wärmeisolierung mit wetterdichter Verkleidung aus Edelstahl
  • Sicherheitssteigleiter nach UVV (bei Bedarf)
  • Kopfkonstruktion aus Edelstahl
  • Fußkonstruktion gemäß Statik
  • Ankerkorb

Material:

  • Innenrohr: 1.4571 (X 6 CrNiMoTi 17 12 2)

Wandstärken:

  • Innenrohr: mind. 2 mm (bzw. gemäß Statik)

Betriebsweise:

  • Abluft / Abgas gasförmiger Medien
  • Für alle Regelfeuerstätten nach DIN 18160
  • Trockene und feuchte Betriebsweise
  • Unter- und Überdruck

Anwendungen:

  • BHKW
  • Heizkraftwerke
  • Dampferzeuger
  • Abluftanlagen
  • Notstromanlagen
  • Industrieanlagen

Vorteile:

  • Kalkulierbare Baukosten
  • Schnelle Montage
  • Schornsteinstatik / Fundamentstatik innerhalb von wenigen Tagen möglich
  • Kurzfristige Erarbeitung der Projektunterlagen
  • 5 Jahre Gewährleistung bei fachgerechter Montage

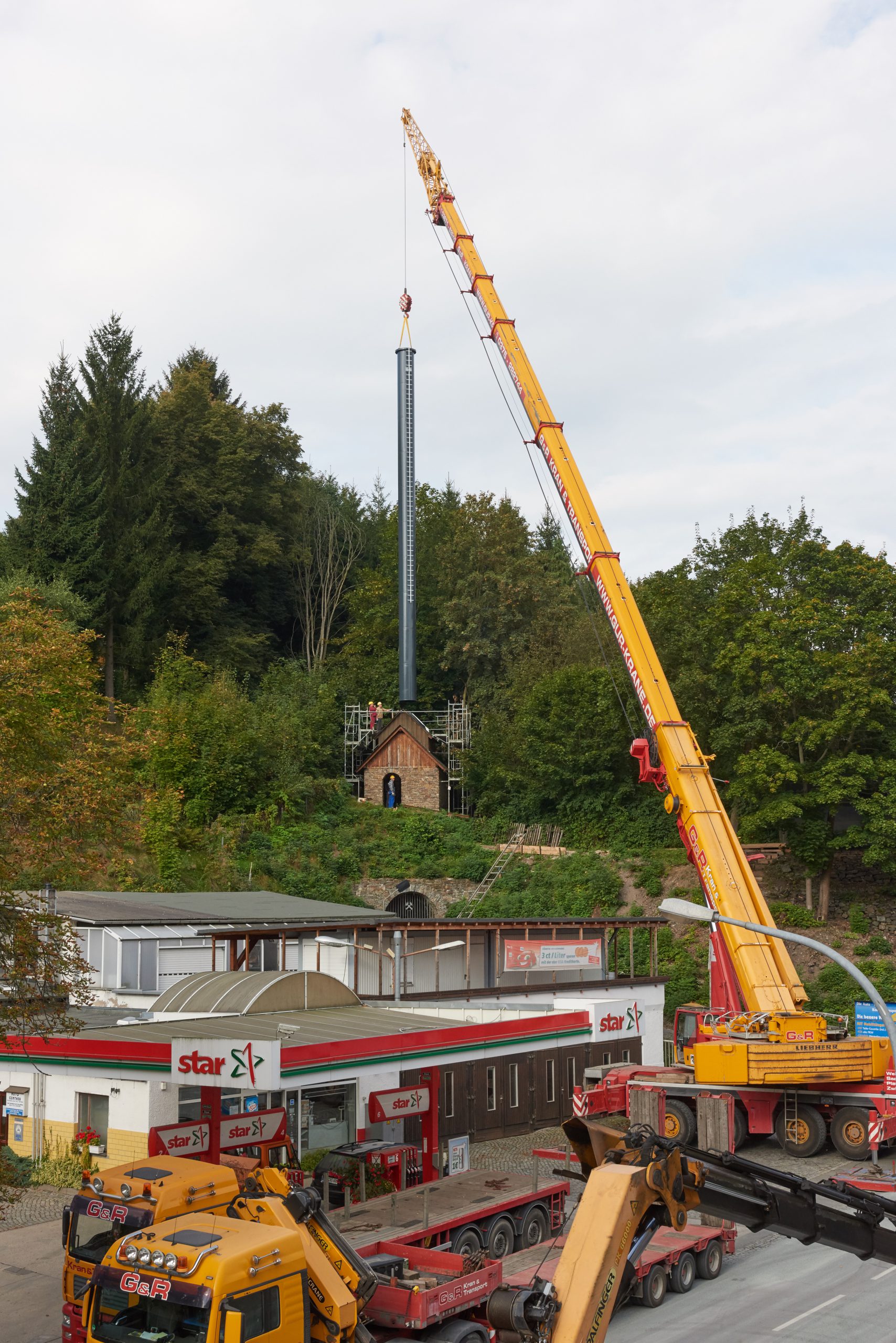

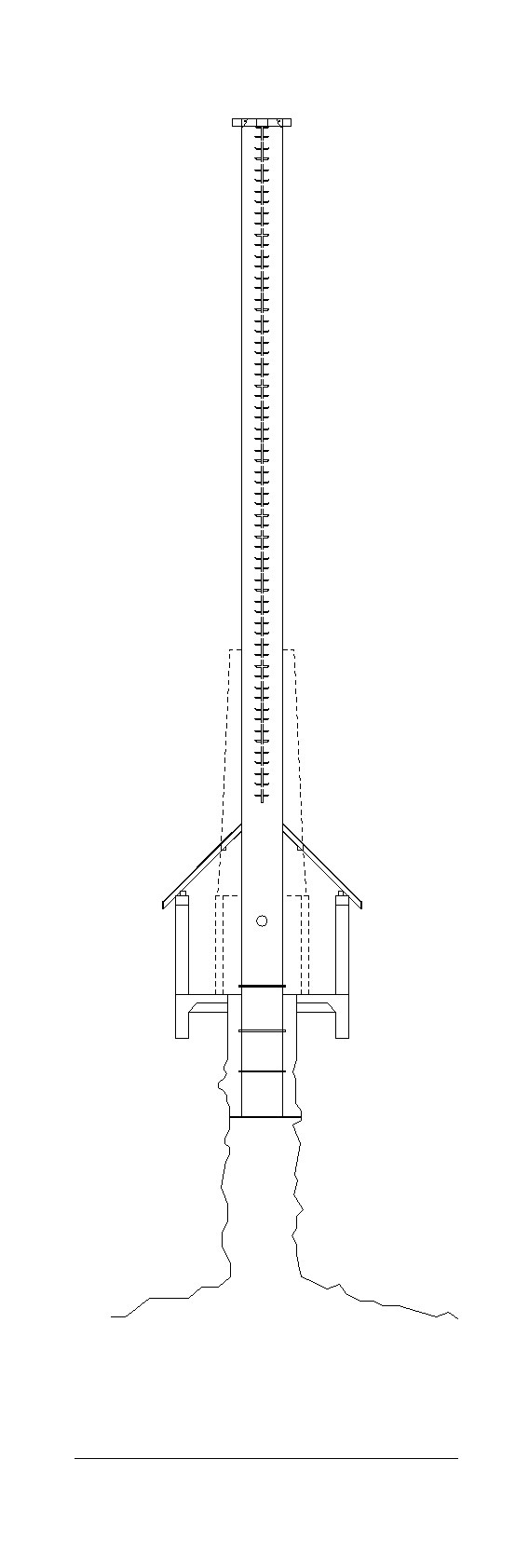

Einwandiger Schornstein

Technische Daten

Bauart:

  • Durchgängig geschweißtes Rohr (statisch tragend)
  • Sicherheitssteigleiter nach UVV (bei Bedarf)
  • Fußkonstruktion gemäß Statik
  • Ankerkorb

Material:

  • Statisch tragendes Rohr: 1.0038 (S 235 JR)

Wandstärken:

  • gemäß Statik

Betriebsweise:

  • Abluft / Abgas gasförmiger Medien
  • Für alle Regelfeuerstätten nach DIN 18160
  • Trockene und feuchte Betriebsweise
  • Unter- und Überdruck

Anwendungen:

  • Industrieanlagen
  • Abluftanlagen

Vorteile:

  • Kalkulierbare Baukosten
  • Schnelle Montage
  • Schornsteinstatik / Fundamentstatik innerhalb von wenigen Tagen möglich
  • Kurzfristige Erarbeitung der Projektunterlagen
  • 5 Jahre Gewährleistung bei fachgerechter Montage
